ہیکس بولٹ
ہیکس بولٹ کیا ہیں؟
ہیکس بولٹ کا تعارف:
مسدس بولٹ: ایک قسم کا فاسٹینر جس میں سر اور سکرو (بیرونی تھریڈ والا سلنڈر) ہوتا ہے ، جس میں نیل کے ساتھ دونوں حصوں کو سوراخوں سے جوڑنے اور جوڑنے کے لئے تعاون کرنے کی ضرورت ہوتی ہے۔ چین اور بیرون ملک۔ یہ معیاری M3 سے لیکر M64 تک کے دھاگوں کے ساتھ ہیکس بولٹ کی خصوصیات کی وضاحت کرتا ہے ، جس میں برائے نام لمبائی 10 ملی میٹر سے 500 ملی میٹر تک ہے۔ مرکزی معیارات DIN931 جزوی دھاگے ، DIN933 مکمل تھریڈ ، ISO4014 ، ISO4017 ، نیز امریکہ اسٹینڈرڈ ASME B18.2.1 ہیں۔
شنگھائی جِنروئی نارم پارٹس سپلائی کمپنی ، لمیٹڈ چین میں معروف ہیکس بولٹ مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ شنگھائی جنروئی بولٹ ، گری دار میوے تیار کرنا شروع کردیتے ہیں۔ 2001 سے پیچ ، واشر اور اسٹڈ بولٹ۔ ہماری فیکٹری اور کمپنی سے ہیکس بولٹ خریدنے میں خوش آمدید۔
ہیکس بولٹ کی خصوصیات اور فوائد:
1. ہماری کمپنی کے ذریعہ تیار کردہ مسدس بولٹ تمام معروف اسٹیل ملوں کے خام مال کا استعمال کرتے ہیں ، اور اس سے متعلقہ مواد کی رپورٹس مہیا کی جاسکتی ہیں۔
2. سائز کی وسیع رینج ہے ، جیسے M3-m64 سے۔ لمبائی 10 ملی میٹر -3000 ملی میٹر ہوسکتی ہے۔
3. ہیکس بولٹ اعلی معیار کے اسٹیل سے بنا ہے ، اس میں اعلی تھریڈ کی صحت سے متعلق ہے ، جیسے 6 جی ، 6 ایچ وغیرہ ، نٹ کے ساتھ ملنے پر یہ بہت ہموار ہوتا ہے۔
4. ہیکس بولٹ کا گریڈ آئی ایس او کے معیار پر پورا اترتا ہے ، جیسے آئی ایس او 988-1۔ نیز ہمارے ہیکس بولٹ میں اچھی سنکنرن مزاحمت کے ساتھ خوبصورت کوٹنگ ہے۔ کوٹنگ سے ڈھکے ہوئے مصنوع کی سختی کو بھی تقویت ملے گی اور یہ زیادہ پائیدار ہوگی۔
ہیکس بولٹ کی تیاری کا عمل:
ہیکس بولٹ کی تفصیلات:
DIN931 ہیکس ہیڈ بولٹ
d (DIN931) | M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | (M7) | M8 | M10 | M12 | |
P | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | |
b | L≤125 | 9 | 10 | 11 | 12 | 13 | 14 | 16 | 18 | 20 | 22 | 26 | 30 |
125 جی جی لیفٹیننٹ ≤ L200 | - | - | - | - | - | - | 22 | 24 | 26 | 28 | 32 | 36 | |
ایل جی جی ٹی 200 200 | - | - | - | - | - | - | - | - | - | - | 45 | 49 | |
c | منٹ | 0.1 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 |
زیادہ سے زیادہ | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | |
دا | زیادہ سے زیادہ | 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 7.8 | 9.2 | 11.2 | 13.7 |
ڈی ایس | زیادہ سے زیادہ | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 |
منٹ | 1.46 | 1.86 | 2.36 | 2.86 | 3.32 | 3.82 | 4.82 | 5.82 | 6.78 | 7.78 | 9.78 | 11.73 | |
ڈبلیو | منٹ | 2.4 | 3.2 | 4.1 | 4.6 | 5.1 | 5.9 | 6.9 | 8.9 | 9.8 | 11.6 | 15.6 | 17.4 |
e | منٹ | 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 |
k | زیادہ سے زیادہ | 1.1 | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 4.8 | 5.3 | 6.4 | 7.6 |
منٹ | 0.98 | 1.28 | 1.58 | 1.88 | 2.28 | 2.68 | 3.35 | 3.85 | 4.65 | 5.15 | 6.22 | 7.32 | |
منٹ | 1.22 | 1.52 | 1.82 | 2.12 | 2.52 | 2.92 | 3.65 | 4.15 | 4.95 | 5.45 | 6.58 | 7.68 | |
k1 | منٹ | 0.7 | 0.9 | 1.1 | 1.3 | 1.6 | 1.9 | 2.28 | 2.63 | 3.19 | 3.54 | 4.28 | 5.05 |
r | منٹ | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.6 |
s | زیادہ سے زیادہ | 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 |
منٹ | 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | |
d (DIN931) | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | |
P | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | |
b | L≤125 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 72 | 78 | 84 |
125 جی جی لیفٹیننٹ ≤ L200 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 78 | 84 | 90 | |
ایل جی جی ٹی 200 200 | 53 | 57 | 61 | 65 | 69 | 73 | 79 | 85 | 91 | 97 | 103 | |
c | منٹ | 0.15 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 |
زیادہ سے زیادہ | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | |
دا | زیادہ سے زیادہ | 15.7 | 17.7 | 20.2 | 22.4 | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 |
ڈی ایس | زیادہ سے زیادہ | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 |
منٹ | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | - | - | - | - | - | |
ڈبلیو | منٹ | 20.5 | 22.6 | 25.3 | 28.2 | 30 | 33.6 | - | - | - | - | - |
e | منٹ | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 | - | - | - | - | - |
k | زیادہ سے زیادہ | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 |
منٹ | 8.62 | 9.82 | 11.28 | 12.28 | 13.78 | 14.78 | - | - | - | - | - | |
منٹ | 8.98 | 10.18 | 11.72 | 12.72 | 14.22 | 15.22 | - | - | - | - | - | |
k1 | منٹ | 5.96 | 6.8 | 7.8 | 8.5 | 9.6 | 10.3 | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 |
r | منٹ | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 |
s | زیادہ سے زیادہ | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 |
منٹ | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | - | - | - | - | - | |
عام گریڈ اور کوٹنگ:
معیاری | مٹیریل | گریڈ | ختم | تھریڈ |
DIN933 | کاربن سٹیل | 4.6 | سادہ | یو این سی |
زنک چڑھایا | ||||
مصر دات اسپات | پیلا زنک چڑھایا | |||
پی ٹی ایف ای | ||||
سٹینلیس سٹیل | بلیک آکسائڈ | یو این ایف | ||
ڈاکومیٹ | ||||
دیگر | ایچ ڈی جی | |||
دیگر |
ہیکس بولٹ کا اطلاق کا علاقہ:
کمپنی کے ذریعہ تیار کردہ مصنوعات کی اطلاق کی حد بہت وسیع ہے۔ مثال کے طور پر ، پیٹرو کیمیکل انڈسٹری ، آٹوموبائل مینوفیکچرنگ ، تعمیرات ، پریشر پائپنگ ، ریل ٹرانزٹ ، اسٹیل ڈھانچہ انجینئرنگ ، بڑے پیمانے پر بجلی پیدا کرنے والی مشینری کی سہولیات اور بنیادی ڈھانچے کے شعبوں میں ہیکس بولٹ استعمال ہوتے ہیں۔
یقینا ، ان علاقوں میں کچھ مخصوص پوزیشنوں میں ، کچھ دوسری مصنوعات بھی استعمال کی جائیں گی ، جیسے ریل بولٹ ، فلانج گری دار میوے ، انڈر بولٹ ، فلیٹ ہیڈ ہیکساون بولٹ ، ٹی بولٹ ، گول سر مربع گردن بولٹ اور گول سر ہیکس بولٹ ، وغیرہ

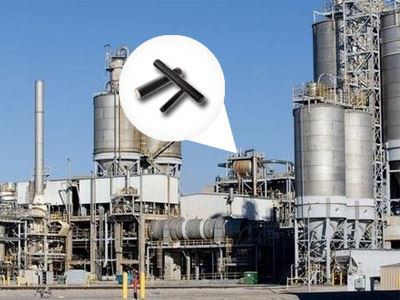

پیٹروکیمیکل فیلڈ
آٹو مینوفیکچرنگ
تعمیراتی فیلڈ
پریشر پائپنگ
ہم سے مسدس بولٹ کیسے خریدیں؟
انکوائری
بندھن دو طرح کے ہوتے ہیں۔ ایک معیاری حصے ہیں ، جیسے DIN933 ، ہیکس بولٹ۔ دوسرا غیر معیاری حصے ہیں۔ اگر آپ معیاری حصے چاہتے ہیں تو ، آپ معیاری ، سائز ، گریڈ (مادی) ، کوٹنگ اور مقدار بتا سکتے ہیں۔ مثال کے طور پر ، آپ DIN933 ، M12X60 ، گریڈ 8.8 ، زنک چڑھایا اور 20000pcs خریدنا چاہتے ہیں۔
اگر آپ غیر معیاری حصے چاہتے ہیں تو آپ ہمیں نمونے ، ڈرائنگ یا تفصیل سے تفصیل دکھا سکتے ہیں۔ تب ہمارا انجینئر آپ کے لئے تکنیکی ڈرائنگ کرے گا۔
قیمت اور ادائیگی
قیمت قیمت / ٹکڑا ، یا قیمت / کلو ہوسکتی ہے۔ ہم EXW ، FOB ، CFR ، CIF کے ساتھ T / T ، L / C ، ویسٹرن یونین ، وغیرہ کا حوالہ دے سکتے ہیں۔ یا دوسرے طریقوں سے جو صارفین کے ساتھ اتفاق کرتے ہیں۔
ترتیب
جانچ پڑتال کے بعد ، اگر قیمت اور لیڈ ٹائم دونوں ٹھیک ہیں ، تو ہم بولٹ اور نٹ کے آرڈر کی تصدیق کرسکتے ہیں۔ ہم اپنے وعدے کے مطابق تقاضوں کے بعد جمع کرنا شروع کردیں گے۔
کوالٹی انشورنس
ہم ہر سال PICC مصنوعات کے لیبلٹی انشورنس خریدتے ہیں۔ ہم معاہدے پر اتفاق کر سکتے ہیں کہ اگر آپ کو ہماری مصنوعات ملنے کے بعد معیار کے معاملات ہوں گے تو ہم سامان کی جگہ لے لیں گے یا رقم واپس کردیں گے۔ اگر استعمال کے بعد کوالٹی کی پریشانی ہوتی ہے تو ، ہم ان مسائل سے نمٹنے کے ل the سامان کو ٹریک کریں گے۔ اور ہماری انشورنس پالیسی آپ کی کھوئی ہوئی حالت کا احاطہ کرسکتی ہے۔
ہمیں کیوں منتخب کریں؟
کمپنی کی خصوصیات اور فوائد
ہمارے پاس اپنی فیکٹری ہے ، پیداواری صلاحیت ہر سال 20000 + ٹن تک پہنچ سکتی ہے۔ ہم اپنی مصنوعات کو صارفین کے مطابق&# 39 کے مطابق بنا سکتے ہیں۔ ضروریات ، ڈرائنگ اور نمونے ،
ہمارے پاس صارفین کی مصنوعات کو سختی سے کنٹرول کرنے کے لئے معیاری معائنہ کرنے والی ٹیم اور پروڈکشن ٹیم کا تجربہ ہے۔
ہمارے پاس اسٹاک کی ایک بڑی مقدار ہے ، خواہ وہ بڑی مقدار میں ہو یا تھوڑی مقدار میں سامان خریدنا قابل قبول ہے۔
ہمارے پاس 20 سال سے زیادہ کا صنعت کا تجربہ ہے اور کامل سپلائی چین سروس ہے ، جو صارفین کو مختلف مصنوعات خریدنے میں مدد فراہم کرسکتی ہے۔
عمومی سوالات
Q1: کیا آپ فیکٹری یا تجارتی کمپنی ہیں؟
A: ہم 20 سال سے زیادہ عرصے تک ہیکس بولٹ اور نٹ بنانے والے ہیں۔ ہمارے پاس دو فیکٹریاں ہیں ، ایک شنگھائی میں اور دوسرا جیانگ سو میں۔ ہماری پیداواری صلاحیت ہر سال 20000 + ٹن ہوسکتی ہے۔ ہم اپنی مصنوعات کو صارفین کے مطابق&# 39 کے مطابق بنا سکتے ہیں۔ ضروریات ، ڈرائنگ اور نمونے۔
Q2: آپ کتنے سالوں سے غیر ملکی تجارت کرتے ہیں؟
A: ہمارے پاس پوری دنیا کے ممالک کو اپنی بہترین معیار کے ساتھ مصنوعات برآمد کرنے میں 20 سال سے زیادہ کا تجربہ ہے۔ اب ہم 40 سے زیادہ ممالک برآمد کرچکے ہیں ، جیسے اسپین ، جرمنی ، اٹلی ،بیلجیم ، برطانیہ ، لتھوانیا ،امریکہ ، کینیڈا ، آسٹریلیا ، سنگاپور ، جاپان ، تھائی لینڈ ، ملائیشیا ، جنوبی کوریا ، انڈونیشیا ، مصر ، فلپائن اور اسی طرح کے۔
Q3: کیا آپ کے پاس کافی آؤٹ پٹ ہیں؟
A: ہمارے پاس گوداموں میں وافر سرمایے کے ساتھ کافی ذخیرہ ہے۔ ہم 24 گھنٹے خدمات پیش کرتے ہیں۔ بہت عام معیارات کے ل we ، ہمارے پاس وہ اسٹاک پر موجود ہیں ، جیسے ہیکس بولٹ ، ہیکس گری دار میوے وغیرہ۔
Q4: ہر عمل جی جی # 39 quality کے معیار کو کیسے یقینی بنائیں؟
A: سب سے پہلے ، ہمارے پاس ہر مصنوع کی تیاری کے وقت تکنیکی ڈرائنگ ہوتی ہیں۔
دوسرا ، ہمارازیادہ تر کارکنوں کو ہیکس بولٹ کرنے کا 10 سال سے زیادہ کا تجربہ ہے۔
تیسرا ، ہمارے QC لوگ ہر 2 گھنٹے میں معائنہ کریں گے۔ اگر خراب حصوں کی تلاش کی جائے تو ، وہ فوری طور پر پورڈکشن کو روکیں گے۔
اس کے بعد ، کھیپ سے پہلے تیار حصوں کی دوبارہ جانچ پڑتال کی جائیگی جو ہر پروڈکٹ جی جی # 39 s کے معیار کا بیمہ کرتی ہے۔
Q5: لمبی دوری کی نقل و حمل کی حفاظت کو کیسے یقینی بنائیں؟
A: ہم پہلے کارٹنوں میں پیک کرتے ہیں ، اور پھر پیلٹس میں کارٹن پیک کرتے ہیں۔ پلیٹ لفٹ کرنا بہت آسان ہے فورک لفٹ وائہچ کے ذریعہ کارٹنوں کو نقصان سے بچایا جائے گا۔ پروفیشنل پیکنگ ٹیمیں جو ہر پیکنگ کو محفوظ طریقے سے رکھتی ہیں۔
Q6: آپ کون سی مصنوعات کو کسٹمائز کرسکتے ہیں؟
A: ایک معیاری حصے ہیں ، جیسے DIN933 ، ہیکس بولٹ۔ دوسرا غیر معیاری حصے ہیں۔ اگر آپ معیاری حصے چاہتے ہیں تو ، آپ معیاری ، سائز ، گریڈ (مادی) ، کوٹنگ اور مقدار بتا سکتے ہیں۔ مثال کے طور پر ، آپ DIN933 ، M12X60 ، گریڈ 8.8 ، زنک چڑھایا اور 20000pcs خریدنا چاہتے ہیں۔
اگر آپ غیر معیاری حصے چاہتے ہیں تو آپ ہمیں نمونے ، ڈرائنگ یا تفصیل سے تفصیل دکھا سکتے ہیں۔ تب ہمارا انجینئر آپ کے لئے تکنیکی ڈرائنگ کرے گا۔
بہت سارے ہیں ، جیسے مسدس بولٹ ، فلانج بولٹ ، گول سر مربع گردن بولٹ ، نیز ٹریک بولٹ ، انڈر بولٹ ، ٹی بولٹ ، فلیٹ ہیڈ ہیکساون بولٹ ، ہیکس گری دار میوے ، ہیکس فلانج گری دار میوے۔
Q7: کیا آپ کچھ نمونہ فراہم کرسکتے ہیں؟
A: نمونے آپ کی ضروریات کے مطابق فراہم کیے جاسکتے ہیں۔
مصنوع کے عمومی سوالات
ہیوی ڈیوٹی ہیکس بولٹ ایک قسم کا ہیکس بولٹ ہے۔ ان کے سر عام طور پر بڑے ہوتے ہیں۔ عام طور پر A325 ، A325M ، A490 ، A490M اور دیگر معیارات ، اور امریکن اسٹینڈرڈ ASME / ANSI B18.2.1-1981 ، GBB1228 اور اسٹیل ڈھانچہ ہیوی ڈیوٹی ہیکس بولٹ استعمال ہوتا ہے۔
بولڈ کنکشن منسلک ہونے کا ایک عام طریقہ ہے۔ تاہم ، زرعی مشینری جمع کرنے کے عمل میں ، بولٹ مختلف عوامل یا ناجائز اسمبلی کی وجہ سے پھسلنے ، ٹوٹنے اور دیگر ناکامی کے مظاہر کا سبب بن سکتے ہیں۔ سائٹ پر بولٹ اسمبلی کے عمل میں ، اس میں بنیادی طور پر بولٹ سخت کرنے کا زاویہ شامل ہوتا ہے۔
ہیکس بولٹ کا معائنہ کیسے کریں؟
بولٹ معائنہ دستی اور مشین میں تقسیم کیا گیا ہے۔ لیبر قدیم ہے اور یہ عالمگیر مستقل شناخت کا طریقہ کار کے طور پر بھی استعمال ہوتا ہے۔ عیب دار مصنوعات کے اخراج کو کم سے کم کرنے کے ل the ، عمومی پیداوار کے کاروباری اہلکار عیب دار مصنوعات (دانت کی چوٹ ، اختلاط ، زنگ آلود ، سمیت معیاری معاملات) کو ختم کرنے کے لئے بھری ہوئی یا بھری ہوئی مصنوعات کا ضعف معائنہ کریں گے۔
ہیکس بولٹ کو کس طرح ماپا جاتا ہے
مسدس بولٹ کی پیمائش کرنے کے ل please ، براہ کرم ایک کیلیپر استعمال کریں۔ ورنیئر کیلیپر مسدس بولٹ کی پیمائش کرنے کا ایک عام ٹول ہے۔ یہ عام طور پر 0.01 سینٹی میٹر درست ہے ، لیکن یہ ٹیپ پیمائش سے زیادہ پیچیدہ ہے۔ ماپنے کا طریقہ عام طور پر دھاگے کے قطر اور دھاگے کی لمبائی کی پیمائش کرنا ہے۔
مسدس بولٹ کی تیاری کو کئی حصوں میں تقسیم کیا گیا ہے: کسٹمر کو نمونے ، ڈرائنگ یا تفصیلی ڈیٹا مہیا کرنے کی ضرورت ہے ، اور پھر پیداواری سامان کو منتخب کرنا ہے ، اور پھر اچار اور چکنا کرنے کی ضرورت ہے ، اور پھر تار ڈرائنگ ، تار کاٹنے اور اس سے مشروط ہونا پڑتا ہے۔ کولڈ پروسیسنگ فورجنگ ، ٹرمنگ ، اور آخر کار نیم تیار مصنوع میں رولنگ کرنا۔ نیم تیار مصنوعات کو تیار مصنوع ہونے کے ل heat حرارت کا علاج اور الیکٹروپلٹیٹ کرنے کی ضرورت ہے۔ اگرچہ عمل آسان ہے ، لیکن ہر حصے کا عمل بہت پیچیدہ ہے۔
سیدھے الفاظ میں ، ہیکساگونل فلانج بولٹ ہیکساگونل ہیڈز اور فلانگس اور تھریڈز ہیں۔ اگرچہ یہ ہیکساگونل بولٹوں کے مترادف ہے ، لیکن کچھ شرائط میں ، مسدس فلانج بولٹ کا کردار خاص طور پر نمایاں ہے
مسدس بولٹ: ایک فاسٹینر جس میں ایک ہیکس سر اور ایک سکرو ہوتا ہے جس میں نٹ لگائے جائیں گے تاکہ سوراخوں سے دو حصوں کو محفوظ بنایا جاسکے۔
اس قسم کے کنکشن کو بولڈ کنکشن کہا جاتا ہے۔ اگر نٹ بولٹ سے کھڑا نہیں ہوتا ہے تو ، دو حصوں کو الگ کیا جاسکتا ہے ، لہذا بولڈ کنکشن ایک علیحدہ کنکشن ہے۔
